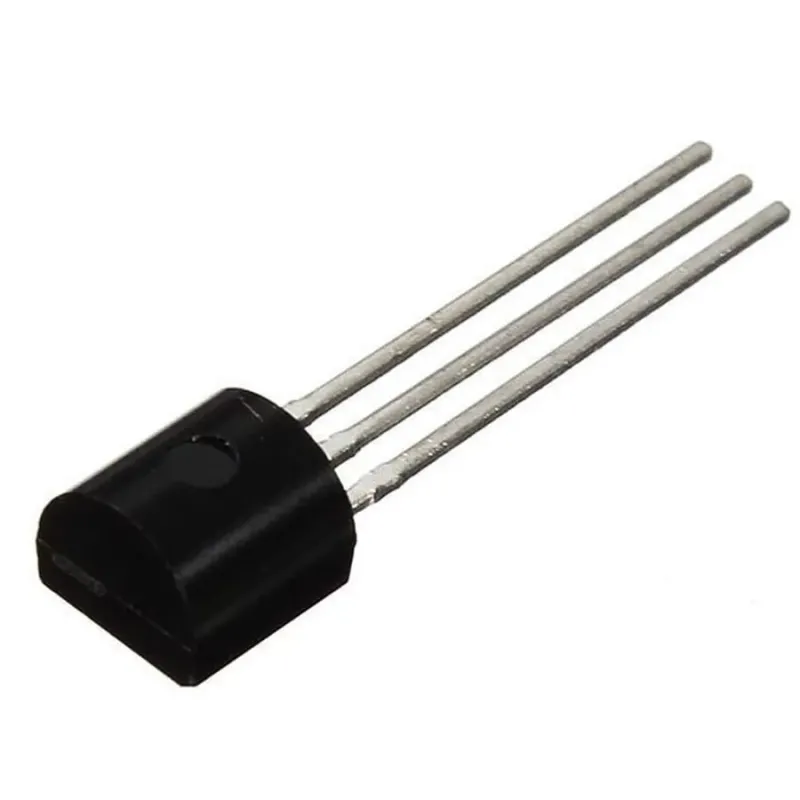

Tranzistor MOSFET 2N7000 Canal-N (TO-92) ⚡

2N7000 este un MOSFET canal-N compact, cu uz general, în capsulă TO-92, ideal pentru comutare de putere redusă și sarcini la nivel de semnal în proiecte Arduino, Raspberry Pi și alte sisteme bazate pe microcontroler. Cunoscut pentru comutare rapidă, rezistență on redusă și manipulare robustă a tensiunii, este o alegere fiabilă pentru prototipare și design-uri electronice embedded.

Caracteristici Principale 🔧

• Comutare rapidă pentru control digital eficient și aplicații PWM
• Rezistență on redusă (Rds(on)) pentru pierderi de conducție reduse
• Tensiune de prag gate redusă potrivită pentru comandă la nivel logic în multe cazuri de utilizare
• Capacitate de tensiune drain-source ridicată pentru design-uri flexibile
• Capsulă compactă TO-92 — prietenoasă cu breadboard-ul și ușor de integrat
• Potrivit pentru module, kit-uri de componente electronice și proiecte educaționale

Specificații Tehnice 📐

• Tensiune Drain-Source (Vds): 60 V
• Tensiune Gate-Source (Vgs): ±20 V (max)
• Curent Drain Continuu (Id): 200 mA
• Disipare de Putere (Pd): 400 mW
• Temperatură de Operare: −55°C până la +150°C
• Capsulă: TO-92 (prin găuri)

Notă: Pentru cele mai bune rezultate cu logică 3.3 V (de ex., Raspberry Pi), limitați curentul sarcinii sau verificați Rds(on) la tensiunea dumneavoastră de comandă. Pentru curenți mai mari la comandă gate redusă, luați în considerare un MOSFET dedicat nivel logic.

Aplicații Tipice 🧩

• Management putere în electronică de consum și embedded
• Comutare low-side pentru LED-uri, relee mici și sarcini de semnal
• Amplificare semnal și schimbare nivel
• Control motoare pentru motoare DC mici (cu protecție flyback adecvată)
• Procesare semnal și interfațare digitală cu microcontrolere precum Arduino și Raspberry Pi

Sfaturi de Proiectare pentru Proiecte Microcontroler 💡

• Utilizați o rezistență gate (de ex., 100–330 Ω) pentru a atenua tranzitoriile de comutare.
• Adăugați un pull-down gate (de ex., 100 kΩ) pentru a menține MOSFET-ul oprit în timpul reset-ului.
• Pentru sarcini inductive (motoare, relee), includeți o diodă flyback pe sarcină.
• Implementați management termic adecvat și rămâneți în limitele specificațiilor maxime absolute.

Fișă Tehnică 📄

Consultați fișa tehnică oficială MOSFET 2N7000 de la producătorul ales pentru caracteristici electrice detaliate (de ex., Rds(on) vs. Vgs, timpi de comutare și pinout) și note de aplicație.
